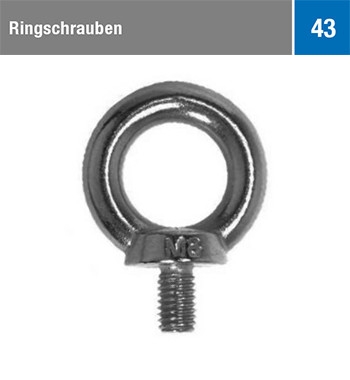

Liste 43 - Ringschrauben - M8 bis M30

Publiziert in Zubehör

Schlagwörter

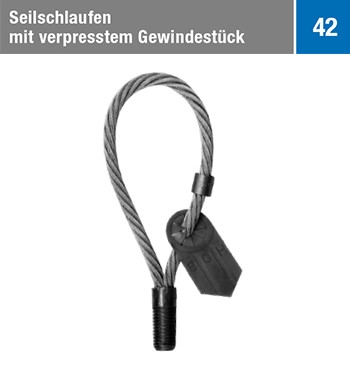

Liste 42 - Seilschlaufen - M10, M/Rd 12 bis M/Rd 52

mit verpresstem Gewindestück - mit geprüften Axial- und Schrägzugwerten bis 45° Liste 42

Publiziert in Seilschlaufen

Schlagwörter

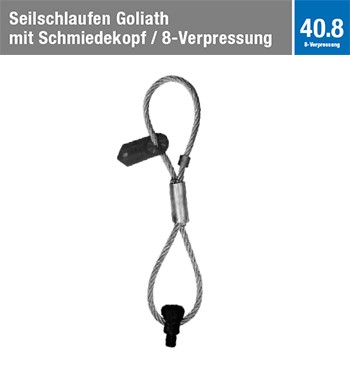

Liste 40.8 - GOLIATH 8-Verpressung - M10, M/Rd12 bis M/Rd52

mit Schmiedekopf - mit geprüften Axial-, Schräg- und Querzugswerten Liste 40.8

Publiziert in Seilschlaufen

Schlagwörter

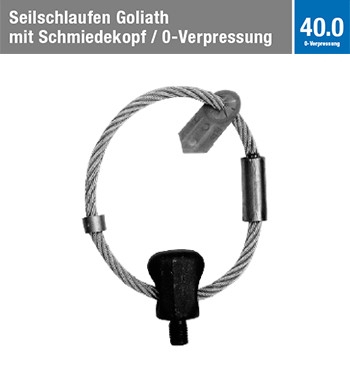

Liste 40.0 - GOLIATH 0-Verpressung

mit Schmiedekopf - mit geprüften Axial-, Schräg- und Querzugswerten

Publiziert in Seilschlaufen

Schlagwörter

Liste 36 - Transportseilschlaufen aus Poypropylen-Seil

Transportanker aus endlos verpresstem Draht- oder Polypropylen-Seil Liste 36

Publiziert in Seilschlaufen

Schlagwörter

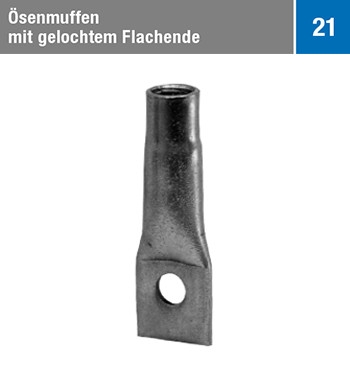

Liste 21va - Ösenmuffen M6 bis M24

Gewindehülsen mit gelochtem Flachende aus Edelstahl Werkstoffgruppe A4

Publiziert in Edelstahl

Schlagwörter

Liste 23 - Ösenmuffen M6 bis M30

Gewindehülsen mit gelochtem Flachende und verschweißter Nagelplatte

Publiziert in Befestigungshülsen

Schlagwörter

Liste 11va - Hülsendübel M8 bis M24

Publiziert in Edelstahl

Schlagwörter

Quicky - Montagezubehör

patentierter Kunststoffdübel für Schrägstützen von Betonwänden und Befestigungen mit geringer Belastung

Publiziert in Doppelwandanker

Schlagwörter

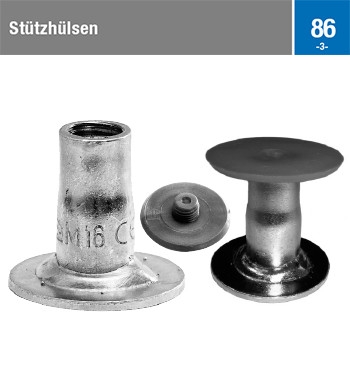

Liste 86-3 - Stützhülsen

Gewindehülse mit verschweißter Fußplatte

Publiziert in Doppelwandanker

Schlagwörter

Seite 10 von 12

31 lang

Lastklassen

Die bisher übliche Einteilung nach Laststufen wurde mit Inkrafttreten der europäischen Maschinenrichtlinie und der Transportankerrichtlinie VDI/BV-BS 6205 in eine Einteilung nach Lastklassen umgeändert. An jedem Anker ist die Lastklasse ablesbar, anhand der Lastklasse können Sie für jeden Anker unter den definierten charakteristischen Randbedingungen der Tabelle die zulässige Last ermittlen.

Sicherheitsniveau

Die zulässigen Lasten der Transportanker haben eine Sicherheit gegen Betonbruch von γ Beton = 2,5 und gegen Stahlbruch von γ Stahl = 3,0. Werden die Transportanker in Betonteile ohne werksmäßige und ständig überwachte Herstellung eingesetzt, so gilt γ Beton = 3,0. Die zulässigen Lasten müssen dann mit dem Faktor 0,84 multipliziert werden. Die Lasten wurden an staatlichen Materialprüf-ämtern ermittelt.

Bauteilgeometrie

Die in den Tabellen angegebenen zulässigen Lasten gelten bei den zugehörigen Randabständen und Plattendicken (für den Achsabstand zwischen zwei Ankern gilt dann s_cr ≥ 2 x c_cr). Dies sind jedoch keine Mindestabstände.
Bei anderen Einbaubedingungen können die Lasten erhöht bzw. müssen die Lasten abgemindert werden. Fragen Sie uns - wir helfen Ihnen gerne.

Mindestbewehrung

Die zulässigen Lasten wurden mittels Einbauprüfung in Betonbauteilen ohne statisch erforderliche Bewehrung ermittelt. Als konstruktive Bewehrung ist bei plattenartigen Bauteilen zweilagig Q 188 einzulegen.

Umrechnung von kN in Tonnen

Ein Körper mit einer Masse 1,0 t hat eine Gewichtskraft von ca. 10 kN.

Download - Liste 31 lang
Größe: 575.80 kb Format: PDF
