Tragfähigkeiten und Konstruktion

1) Die Abminderung des Teilsicherheitsbeiwertes für den Materialwiderstand nach EC2-1-1, Tabelle 2.1DE um 15% ist in den Tabellenwerten bereits enthalten.
Betongüte Kappe: C25/30.  Betongüte Überbau: C30/37. Randabstand a und ark ≥ 400 mm.
Achsabstand s: 1.000 mm. Kappenhöhe: 150 mm.
Die angegebenen Tragfähigkeiten gelten ausschließlich bei reiner Zug- oder reiner Querkraft. Bei gleichzeitiger Belastung mit Zug- und Querkraft ist ein Interaktionsnachweis zu führen (NSd/NRd + QSd/QRd = 1,2).
2) Rückhängebewehrung für die Querkraft in der Kappe ds = 12 mm



Objektbezogene Optimierung

Bei anderen Parametern ändern sich die Tragfähigkeiten - Wir beraten Sie gerne!

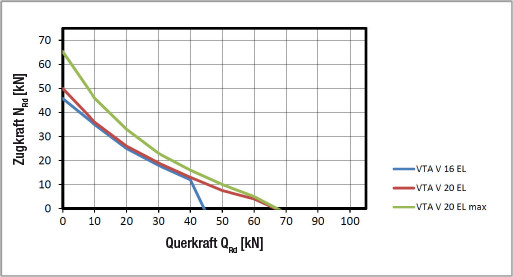

Interaktionsdiagramm

(gilt ausschließlich für die o.g. Parameter) Interaktionsdiagramm VTA V EL

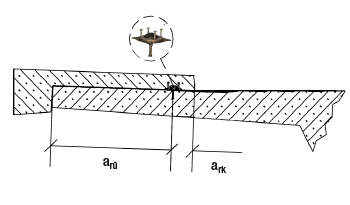

Einbausituation im Querschnitt

artikel vta v el abb4
