20SL FW A4

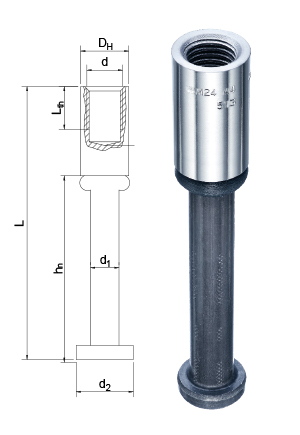

1) hn = Länge der Kopfbolzen vor dem Schweißen          2) Bemesungswiderstände ermittelt mit ausreichendem Randabstand, für gerissenen Beton, ohne dichte Bewehrung, ohne Zusatzbewehrung, nach DIN EN



Achs- und Randabstand, Mindestbauteildicke
Größe M 12 M 16 M 20 M 24 M 27 M 30
min. Achsabstand smin [mm] 50 80 80 100 100 100
min. Randabstand cmin 50 50 50 70 100 100
min. Bauteildicke hmin hnom 3) + cnom 4)

3) hnom = Einbautiefe          4) gem. DIN EN 1992-1-1



Einschraubtiefe, Montagedrehmoment
Größe M 12 M 16 M 20 M 24 M 27 M 30
min. Einschraubtiefe Lsd,min [mm] 11 14 18 22 24 27
max. Einschraubtiefe Lsd,max 25 28 33 38 38 38
min. Montagedrehmoment 5) min. Tinst [Nm] 10 30 60 90 140 180
max. Montagedrehmoment 5) max. Tinst 18 40 80 120 160 260

5) für Befestigungsmittel der Festigkeitsklassen K50, 70 und 80
