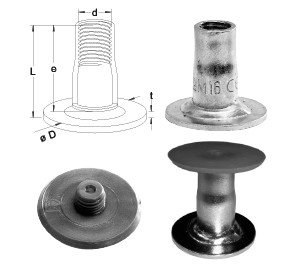

Stützhülsen
Klebeteller
Zulässige Lasten |
||||||||
|---|---|---|---|---|---|---|---|---|
| charakteristische Einbausituation |
Einsatz als Befestigungsmittel |
Einsatz als Transportanker 2) |
||||||
| Rand (c1,2,3,4) - und Achsabstände (s), Schalendicke (hcr) |
Beton- festigkeit |
Bemessungs- widerstände 1) |
||||||
| ohne Zusatz- bewehrung |
mit Zusatz- bewehrung |
charakt. Bruchlast Nchar,Bruch |
zul FV 2) |
|||||
| [cm] | C | [kN] | [kN] | |||||
| c1,2,3,4 | s | hcr | NRd | VRd | VRd | |||
| 40 | 80 | 5,5 | 20/25 | 17,0 | 13,0 | 15,4 | 25,5 | 12,1 |
| 40 | 80 | 5,5 | 20/25 | 19,5 | 13,0 | 15,5 | 29,3 | 14,0 |
|
1) Die Bemessungswiderstände für die angenommene Einbausituation wurden mit γ=1,5 ermittelt. Bei anderen Randbedingungen ist eine |
||||||||
|
2) Zulässige Lasten aus Versuchen in Zusammenarbeit mit der TU Dortmund - Institut für Befestigungstechnik, durchgeführt in Anlehnung an |
||||||||
Bemessungstabelle |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Horizontal-, Vertikalkomponente und Schrägzugkraft in der Stütze |
||||||||||||
Schalendicke hcr = 5,5 cm; Randabstand ccr = 40,0 cm; Achsabstand scr = 80,0 cm |
||||||||||||
| Winkel α zur Verti- kalen |
Bemessungslasten - CEN/TS 1992-4 : Befestigungsmittel | |||||||||||
| keine Zusatzbewehrung | mit Zusatzbewehrung für Querkraft | |||||||||||
| Beton C20/25 | Beton C25/30 | Beton C20/25 | Beton C25/30 | |||||||||
| HSd | VSd | SSd | HSd | VSd | SSd | HSd | VSd | SSd | HSd | VSd | SSd | |
| [kN] | ||||||||||||
| 30° | 5,8 | 10,0 | 11,6 | 5,9 | 10,3 | 11,9 | 6,4 | 11,1 | 12,8 | 7,1 | 12,3 | 14,2 |
| 45° | 7,9 | 7,9 | 11,2 | 8,3 | 8,3 | 11,7 | 8,6 | 8,6 | 12,2 | 9,5 | 9,5 | 13,4 |
| In der Tabelle sind die maximalen Bemessungslasten für die angegebene Einbausituation aufgeführt. | ||||||||||||
| Bei der oben genannten Belastung ist die Hülse zu 100% ausgelastet. | ||||||||||||
