Tragfähigkeiten und Konstruktion

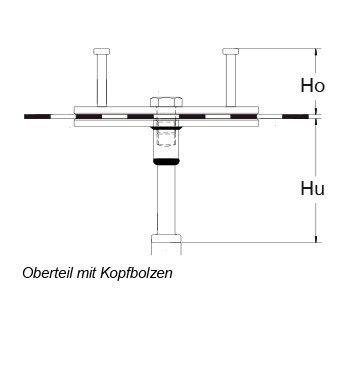

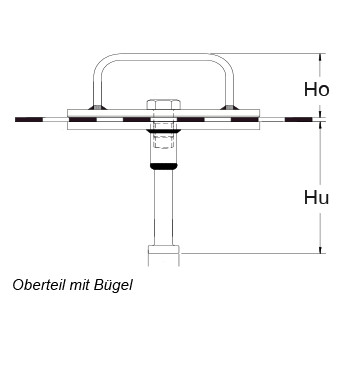

B = Oberteil mit Bügel, K = Oberteil mit Kopfbolzen

1.) Die Abminderung des Teilsicherheitsbeiwertes für den Materialwiderstand nach EC2-1-1, Tabelle 2.1DE um 15% ist in den Tabellenwerten bereits enthalten. Betongüte Kappe: C25/30. Betongüte Überbau: C30/37.

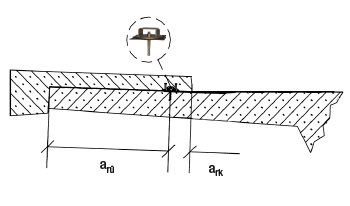

Randabstand a und ark ≥ 250 mm. Achsabstand s: 5000 mm. Kappenhöhe: 150 mm.
Beim Einsatz im Brückenbau nach der (ehem.) RZ Kap 14 dürfen keine Querkräfte angesetzt und die rechnerisch aufnehmbarenZugkräfte nur zu 50% ausgenutzt werden.





Objektbezogene Optimierung

Bei anderen Parametern ändern sich die Tragfähigkeiten - Wir beraten Sie gerne!



artikel kap14 s abb1artikel kap14 s abb2



artikel kap14 s abb3
