Tragfähigkeiten und Konstruktion

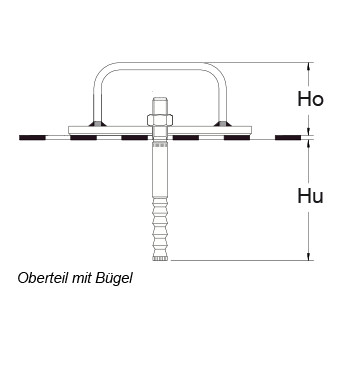

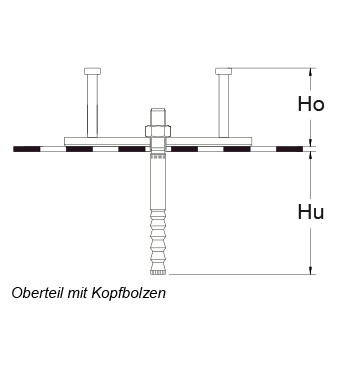

B = Oberteil mit Bügel, K = Oberteil mit Kopfbolzen

1. Die Abminderung des Teilsicherheitsbeiwertes für den Materialwiderstand nach EC2-1-1, Tabelle 2.1DE um 15% ist in den
   Tabellenwerten bereits enthalten. Betongüte Kappe: C25/30. Betongüte Überbau: C30/37. Randabstand a_rü und a_rk ≥ 250 mm.
   Achsabstand s: 500 mm. Kappenhöhe: 150 mm.
   Beim Einsatz im Brückenbau nach der (ehem.) RZ Kap 14 dürfen keine Querkräfte angesetzt und die rechnerisch aufnehmbaren
   Zugkräfte nur zu 50% ausgenutzt werden.





Objektbezogene Optimierung

Bei anderen Parametern ändern sich die Tragfähigkeiten - Wir beraten Sie gerne!

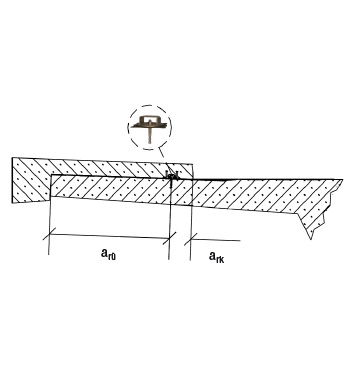

Einbausituation im Querschnitt
