Schroeder Neuenrade - Liste 30

P1030754

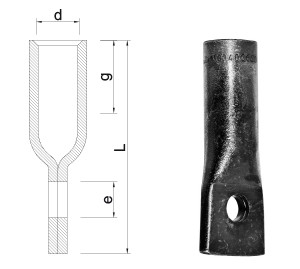

Abmessungen

Rückhängewehrung*

Die Verankerung erfolgt über einen Betonstahl, der durch die Lochung geführt wird. Diese Anker sind wegen der flexiblen Verankerungsausbildung in unterschiedlichsten Bauteilen – Wände, Platten, Rohre… – einsetzbar.

Auf Wunsch werden unsere Transportanker galvanisch mit 4 bis 6 μm Auflage verzinkt und zusätzlich gelb chromatiert.

Werkstoff:

Gewindehülse aus Präzisionsrohr nach DIN EN 10305 aus E 355+N

Das Gewinde wird mit Übermaß geschnitten.

Alle Abmessungen mit Rundgewinde (Rd) möglich.

Diese Produktgruppe gibt es auch als GS-geprüften Anker.

Dieses Produkt entspricht den Anforderungen der VDI/BV-BS Richtlinie 6205 und der europäischen Maschinenrichtlinie 2006/42/EG.

Sonderanfertigungen auf Anfrage.
Änderungen und Irrtümer vorbehalten.

Download - Liste 30
Größe: 697.28 kb Format: PDF
Vorschau
