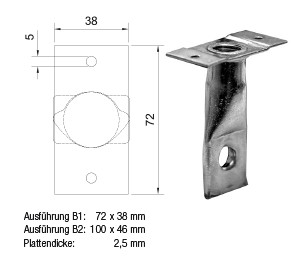

Abmessungen und Bemessungswiderstände

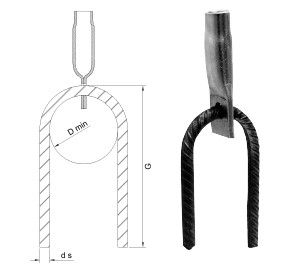

1) Die angegebenen Belastungen sind nur erreichbar bei der Verwendung von Rückhängebewehrung aus Betonstahl B500B in folgenden Abmessungen [mm].

Rückhängebewehrung B500B [mm]
d ds Dmin G
M 10 8 60 250
M 12 10 60 300
M 16 10 70 350
M 20 12 80 400
M 24 12 80 450
M 27 14 100 500
M 30 14 100 600
M 27 14 100 500
M 30 14 100 600
