Tragfähigkeiten und Konstruktion
1) Die Abminderung des Teilsicherheitsbeiwertes für den Materialwiderstand nach EC2-1-1, Tabelle 2.1DE um 15% ist in den Tabellenwerten bereits enthalten.Betongüte Kappe: C25/30. Betongüte Überbau: C30/37. Randabstand arü und ark > 400 mm. Achsabstand s: 1.000 mm. Kappenhöhe: 150 mm.
Die angegebenen Tragfähigkeiten gelten ausschließlich bei reiner Zug- oder reiner Querkraft. Bei gleichzeitiger Belastung mit Zug- und Querkraft ist ein Interaktionsnachweis zu führen (NSd/NRd + QSd/QRd = 1,2).
2) Kappenhöhe: 165 mm
3) Rückhängebewehrung für die Querkraft in der Kappe ds = 12 mm
4) Rückhängebewehrung für die Querkraft in der Kappe ds = 14 mm
Objektbezogene Optimierung
Bei anderen Parametern ändern sich die Tragfähigkeiten - Wir beraten Sie gerne!

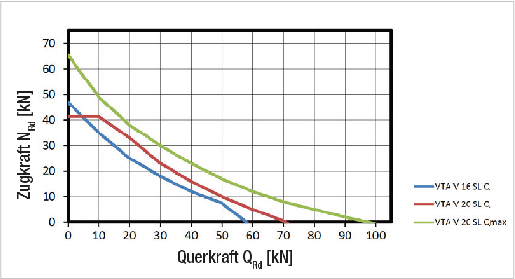

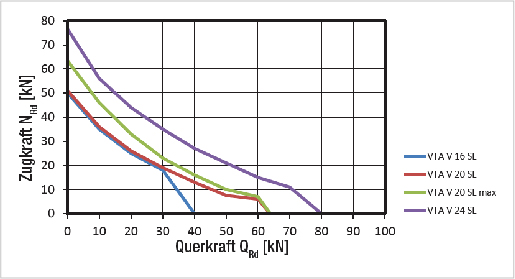

Interaktionsdiagramme
(gelten ausschließlich für die o.g. Parameter)
