Tragfähigkeiten und Konstruktion
1) Die Abminderung des Teilsicherheitsbeiwertes für den Materialwiderstand nach EC2-1-1, Tabelle 2.1DE um 15% ist in den Tabellenwerten bereits enthalten. Betongüte Kappe: C25/30. Betongüte Überbau: C30/37.
Randabstand arü und ark ≥ 400 mm. Achsabstand s: 1.000 mm. Kappenhöhe: 150 mm.
Die angegebenen Tragfähigkeiten gelten ausschließlich bei reiner Zug- oder reiner Querkraft. Bei gleichzeitiger Belastung mit Zug- und Querkraft ist ein Interaktionsnachweis zu führen (NSd/NRd + QSd/QRd = 1,2).
Zur Einhaltung der (ehem.) RZ Kap 14 dürfen die rechnerisch aufnehmbaren Kräfte nur zu 50% ausgenutzt werden.
2) Rückhängebewehrung für die Querkraft in der Kappe ds = 12 mm
Objektbezogene Optimierung
Bei anderen Parametern ändern sich die Tragfähigkeiten - Wir beraten Sie gerne!
Interaktionsdiagramm
(gilt ausschließlich für die o.g. Parameter)
![artikel zq e abb1](/images/produkte/diagramme/Int-ZQ-E.jpg)

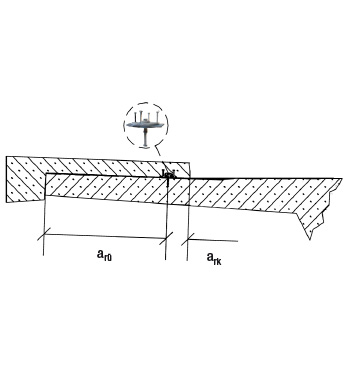

Einbausituation im Querschnitt
![artikel kap14 s abb3](/images/produkte/artikel-bruecken/artikel-zq-e-abb3.jpg)
