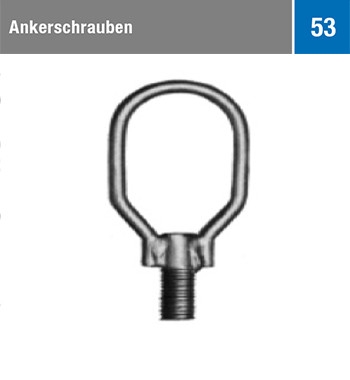

Liste 53 - Ankerschrauben mit Bügel - M10 bis M16

Publiziert in Zubehör

Schlagwörter

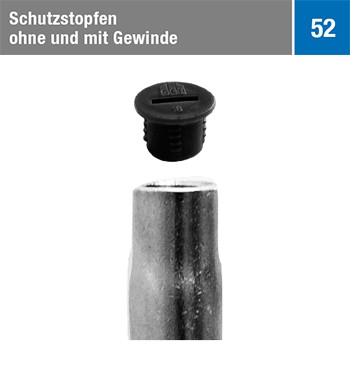

Liste 52 - mit und ohne Gewinde

Schutzstopfen und Montagezubehör für Elementwände

Publiziert in Zubehör

Schlagwörter

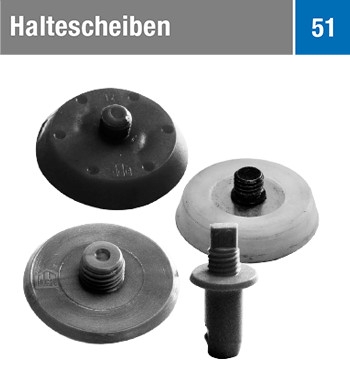

Liste 51 - Haltescheiben und Betondichtkegel - M/Rd 8 bis M/Rd 30

Publiziert in Zubehör

Schlagwörter

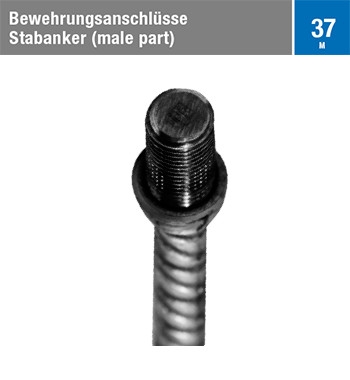

Liste 37 - Bewehrungsanschlüsse - male

Publiziert in Bewehrungsanschlüsse

Schlagwörter

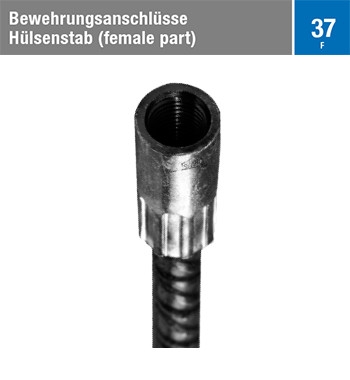

Liste 37 - Bewehrungsanschlüsse - female

Publiziert in Bewehrungsanschlüsse

Schlagwörter

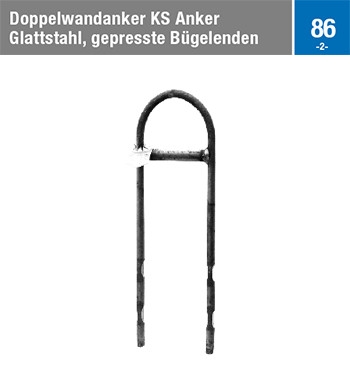

Liste 86.2 - Doppelwandanker KS

Publiziert in Doppelwandanker

Schlagwörter

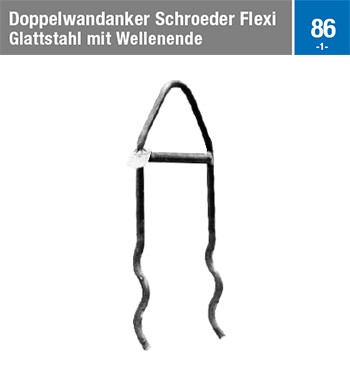

Liste 86.1 - Doppelwandanker Flexi

Publiziert in Doppelwandanker

Schlagwörter

Seite 9 von 12

31 lang

Lastklassen

Die bisher übliche Einteilung nach Laststufen wurde mit Inkrafttreten der europäischen Maschinenrichtlinie und der Transportankerrichtlinie VDI/BV-BS 6205 in eine Einteilung nach Lastklassen umgeändert. An jedem Anker ist die Lastklasse ablesbar, anhand der Lastklasse können Sie für jeden Anker unter den definierten charakteristischen Randbedingungen der Tabelle die zulässige Last ermittlen.

Sicherheitsniveau

Die zulässigen Lasten der Transportanker haben eine Sicherheit gegen Betonbruch von γ Beton = 2,5 und gegen Stahlbruch von γ Stahl = 3,0. Werden die Transportanker in Betonteile ohne werksmäßige und ständig überwachte Herstellung eingesetzt, so gilt γ Beton = 3,0. Die zulässigen Lasten müssen dann mit dem Faktor 0,84 multipliziert werden. Die Lasten wurden an staatlichen Materialprüf-ämtern ermittelt.

Bauteilgeometrie

Die in den Tabellen angegebenen zulässigen Lasten gelten bei den zugehörigen Randabständen und Plattendicken (für den Achsabstand zwischen zwei Ankern gilt dann s_cr ≥ 2 x c_cr). Dies sind jedoch keine Mindestabstände.
Bei anderen Einbaubedingungen können die Lasten erhöht bzw. müssen die Lasten abgemindert werden. Fragen Sie uns - wir helfen Ihnen gerne.

Mindestbewehrung

Die zulässigen Lasten wurden mittels Einbauprüfung in Betonbauteilen ohne statisch erforderliche Bewehrung ermittelt. Als konstruktive Bewehrung ist bei plattenartigen Bauteilen zweilagig Q 188 einzulegen.

Umrechnung von kN in Tonnen

Ein Körper mit einer Masse 1,0 t hat eine Gewichtskraft von ca. 10 kN.

Download - Liste 31 lang
Größe: 575.80 kb Format: PDF
