31 lange welle

Liste 39.3 - Aussparungskörper 1,0 t bis 20,0 t

aus unterschiedlich gefärbtem Gummi sowie Stahl oder Styropor Liste 39 -3

Publiziert in Transportanker

Schlagwörter

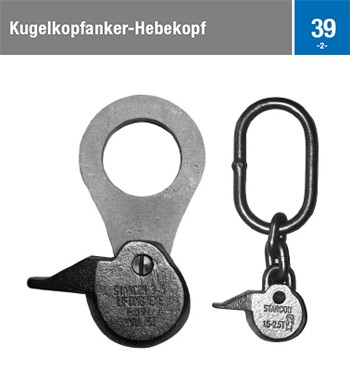

Liste 39.2 - Hebeköpfe 1,0 t bis 20,0 t

mit Standard-Kupplungsglied, langem Kupplungsglied oder Kettenglied

Publiziert in Transportanker

Schlagwörter

Liste 39.1 - Kugelkopfanker 1,3 t bis 20,0 t

geschmiedeter Transportanker - Liste 39 -1

Publiziert in Transportanker

Schlagwörter

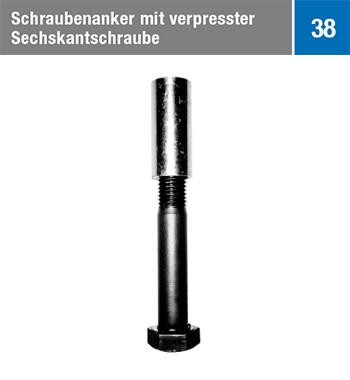

Liste 38 - Schraubenanker ohne Fußplatte

Gewindehülse mit Sechskantschraube Liste 38

Publiziert in Transportanker

Schlagwörter

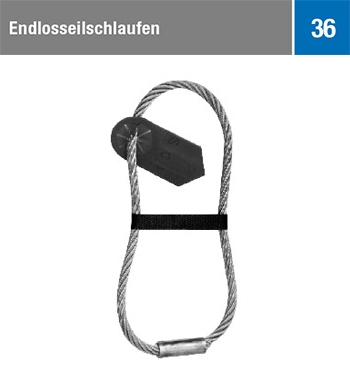

Liste 36 - Transportseilschlaufen aus endlos verpr. Drahtseil

Transportanker aus endlos verpresstem Draht- oder Polypropylen-Seil Liste 36

Publiziert in Transportanker

Schlagwörter

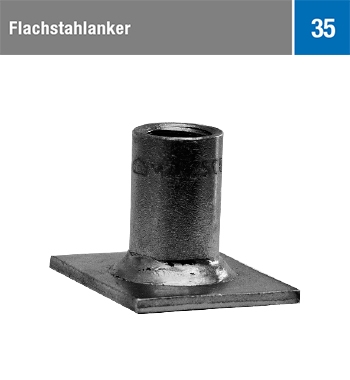

Liste 35 - Flachstahlanker M/Rd12 bis M/Rd52

Gewindehülse mit verschweißter Fußplatte Liste 35

Publiziert in Transportanker

Schlagwörter

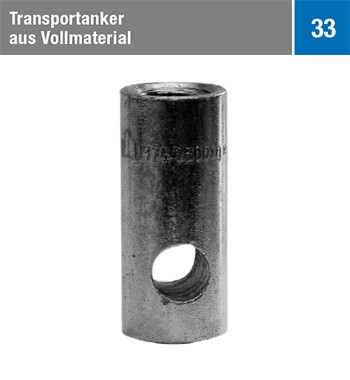

Liste 33 - Transportanker aus Vollmaterial M10 bis M30

Publiziert in Transportanker

Schlagwörter

Liste 32 - Transportanker aus Rohr Rd12 bis Rd52

Publiziert in Transportanker

Schlagwörter

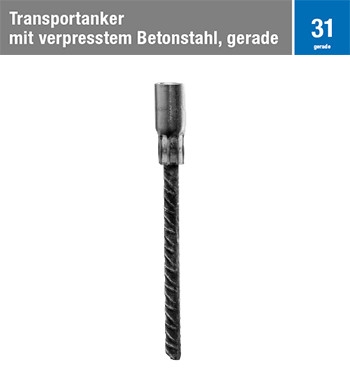

Liste 31g - Transportanker mit verpresstem Betonstahl - gerade Ausführung

Publiziert in Transportanker

Schlagwörter

Liste 31l - Transportanker mit verpresstem Betonstahl - lange Welle

Publiziert in Transportanker

Schlagwörter

Seite 11 von 12

31 lang

Lastklassen

Die bisher übliche Einteilung nach Laststufen wurde mit Inkrafttreten der europäischen Maschinenrichtlinie und der Transportankerrichtlinie VDI/BV-BS 6205 in eine Einteilung nach Lastklassen umgeändert. An jedem Anker ist die Lastklasse ablesbar, anhand der Lastklasse können Sie für jeden Anker unter den definierten charakteristischen Randbedingungen der Tabelle die zulässige Last ermittlen.

Sicherheitsniveau

Die zulässigen Lasten der Transportanker haben eine Sicherheit gegen Betonbruch von γ Beton = 2,5 und gegen Stahlbruch von γ Stahl = 3,0. Werden die Transportanker in Betonteile ohne werksmäßige und ständig überwachte Herstellung eingesetzt, so gilt γ Beton = 3,0. Die zulässigen Lasten müssen dann mit dem Faktor 0,84 multipliziert werden. Die Lasten wurden an staatlichen Materialprüf-ämtern ermittelt.

Bauteilgeometrie

Die in den Tabellen angegebenen zulässigen Lasten gelten bei den zugehörigen Randabständen und Plattendicken (für den Achsabstand zwischen zwei Ankern gilt dann s_cr ≥ 2 x c_cr). Dies sind jedoch keine Mindestabstände.
Bei anderen Einbaubedingungen können die Lasten erhöht bzw. müssen die Lasten abgemindert werden. Fragen Sie uns - wir helfen Ihnen gerne.

Mindestbewehrung

Die zulässigen Lasten wurden mittels Einbauprüfung in Betonbauteilen ohne statisch erforderliche Bewehrung ermittelt. Als konstruktive Bewehrung ist bei plattenartigen Bauteilen zweilagig Q 188 einzulegen.

Umrechnung von kN in Tonnen

Ein Körper mit einer Masse 1,0 t hat eine Gewichtskraft von ca. 10 kN.

Download - Liste 31 lang
Größe: 575.80 kb Format: PDF
