Zulässige Lasten |
||||||||
Last- klasse |
Typ | charakteristische Einbausituation | zulässige Lasten | |||||
Axialzug zulFV |

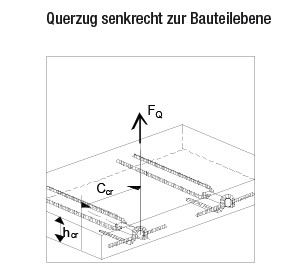

Querzug zulFQ |
Schrägzug zulFS β ≤ 45° |
||||||
Platten- dicke hcr |
Rand- abstand Ccr |
|||||||
Alpha Goliath Liste 42 |
Alpha Goliath |
Liste 42 | Goliath | Alpha | ||||
[M/Rd] | [cm] | [kN] | ||||||
Betonfestigkeit fck ≥ 15 N/mm² | ||||||||
0.4 | 10 x 42 | 8.0 | 14.0 | 8 | 3.7 | 4 | 7 | 8 |
0.5 | 12 x 49 | 8.0 | 14.0 | 11 | 4.1 | 6 | 8 | 13 |
1.2 | 16 x 57 | 10.0 | 18.0 | 17 | 6.2 | 13 | 13 | 16 |
2.0 | 20 x 68 | 12.0 | 25.0 | 30 | 12.0 | 20 | 21 | 30 |
2.5 | 24 x 80 | 12.0 | 30.0 | 37 | 12.8 | 25 | 25 | 31 |
4.0 | 30 x 103 | 16.0 | 35.0 | 48 | 20.8 | 40 | 40 | 44 |
Betonfestigkeit fck ≥ 25 N/mm² | ||||||||
0.4 | 10 x 42 | 8.0 | 14.0 | 9 | 4.8 | 4 | 7 | 8 |
0.5 | 12 x 49 | 8.0 | 14.0 | 12 | 5.3 | 6 | 13 | 16 |
1.2 | 16 x 57 | 10.0 | 18.0 | 18 | 8.0 | 13 | 16 | 21 |
2.0 | 20 x 68 | 12.0 | 25.0 | 36 | 15.6 | 20 | 27 | 35 |
2.5 | 24 x 80 | 12.0 | 30.0 | 40 | 16.6 | 25 | 31 | 41 |
4.0 | 30 x 103 | 16.0 | 35.0 | 52 | 26.8 | 40 | 41 | 55 |
