Abmessungen
Bewehrungsanordnung
Last-
klasse
Herausstehender
Einbau
Mindest-
bewehrung
B [cm]
T [cm]
B500A
0.8
45
30
Q188 A
1.2
50
35
1.6
55
35
2.0
65
45
2.5
70
50
4.0
80
55
5.2
85
55
6.3
95
60
8.0
105
70
Q257 A
10.0
120
80
12.5
130
90
16.0
150
100
20.0
170
115
Q335 A
25.0
195
130
Bewehrung
Mit der Bewehrung ist eine Randeinfassung auszubilden. Die Bewehrung deckt die lokale Krafteinleitung aus dem Anker ab.
Charakteristische Einbausituation
Last-
klasse
Mindest-
achs-
abstand
Mindest-
rand-
abstand
Einbautiefe
Mindestbauteildicke hcr
Einbau parallel
zur Bauteilfläche
Einbau senkrecht zur Bauteilfläche
acr
ccr

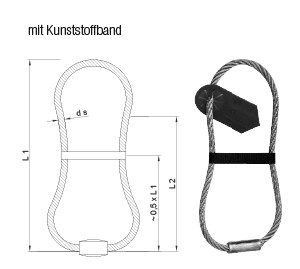

L2
C 12/15
C 20/25
C 12/15
C 20/25
[cm]
0.8
55
27
14
7
5
13.5
13.5
1.2
62
31
16
9
6
14
14
1.6
70
35
17
12
8
17
17
2.0
85
46
19
15
10
18
18
2.5
90
45
22
16
11
18
18
4.0
100
50
25
22
15
22
22
5.2
105
53
27
29
20
30
22
6.3
115
57
29
32
22
35
28
8.0
130
65
33
40
28
40
28
10.0
145
73
37
44
31
44
31
12.5
160
80
42
56
39
55
40
16.0
185
93
48
62
43
62
43
20.0
210
105
55
68
48
68
48
25.0
240
120
63
75
53
75
53
Bewehrungsanordnung |
|||
Last- klasse |
Herausstehender Einbau | Mindest- bewehrung |
|
B [cm] | T [cm] | B500A | |
0.8 | 45 | 30 | Q188 A |
1.2 | 50 | 35 | |
1.6 | 55 | 35 | |
2.0 | 65 | 45 | |
2.5 | 70 | 50 | |
4.0 | 80 | 55 | |
5.2 | 85 | 55 | |
6.3 | 95 | 60 | |
8.0 | 105 | 70 | Q257 A |
10.0 | 120 | 80 | |
12.5 | 130 | 90 | |
16.0 | 150 | 100 | |
20.0 | 170 | 115 | Q335 A |
25.0 | 195 | 130 | |
Bewehrung | |||
Mit der Bewehrung ist eine Randeinfassung auszubilden. Die Bewehrung deckt die lokale Krafteinleitung aus dem Anker ab. |
Charakteristische Einbausituation |
|||||||
Last- klasse |
Mindest- achs- abstand |
Mindest- rand- abstand |
Einbautiefe | Mindestbauteildicke hcr | |||
Einbau parallel zur Bauteilfläche |
Einbau senkrecht zur Bauteilfläche | ||||||
acr | ccr | L2 | C 12/15 | C 20/25 | C 12/15 | C 20/25 | |
[cm] | |||||||
0.8 | 55 | 27 | 14 | 7 | 5 | 13.5 | 13.5 |
1.2 | 62 | 31 | 16 | 9 | 6 | 14 | 14 |
1.6 | 70 | 35 | 17 | 12 | 8 | 17 | 17 |
2.0 | 85 | 46 | 19 | 15 | 10 | 18 | 18 |
2.5 | 90 | 45 | 22 | 16 | 11 | 18 | 18 |
4.0 | 100 | 50 | 25 | 22 | 15 | 22 | 22 |
5.2 | 105 | 53 | 27 | 29 | 20 | 30 | 22 |
6.3 | 115 | 57 | 29 | 32 | 22 | 35 | 28 |
8.0 | 130 | 65 | 33 | 40 | 28 | 40 | 28 |
10.0 | 145 | 73 | 37 | 44 | 31 | 44 | 31 |
12.5 | 160 | 80 | 42 | 56 | 39 | 55 | 40 |
16.0 | 185 | 93 | 48 | 62 | 43 | 62 | 43 |
20.0 | 210 | 105 | 55 | 68 | 48 | 68 | 48 |
25.0 | 240 | 120 | 63 | 75 | 53 | 75 | 53 |
